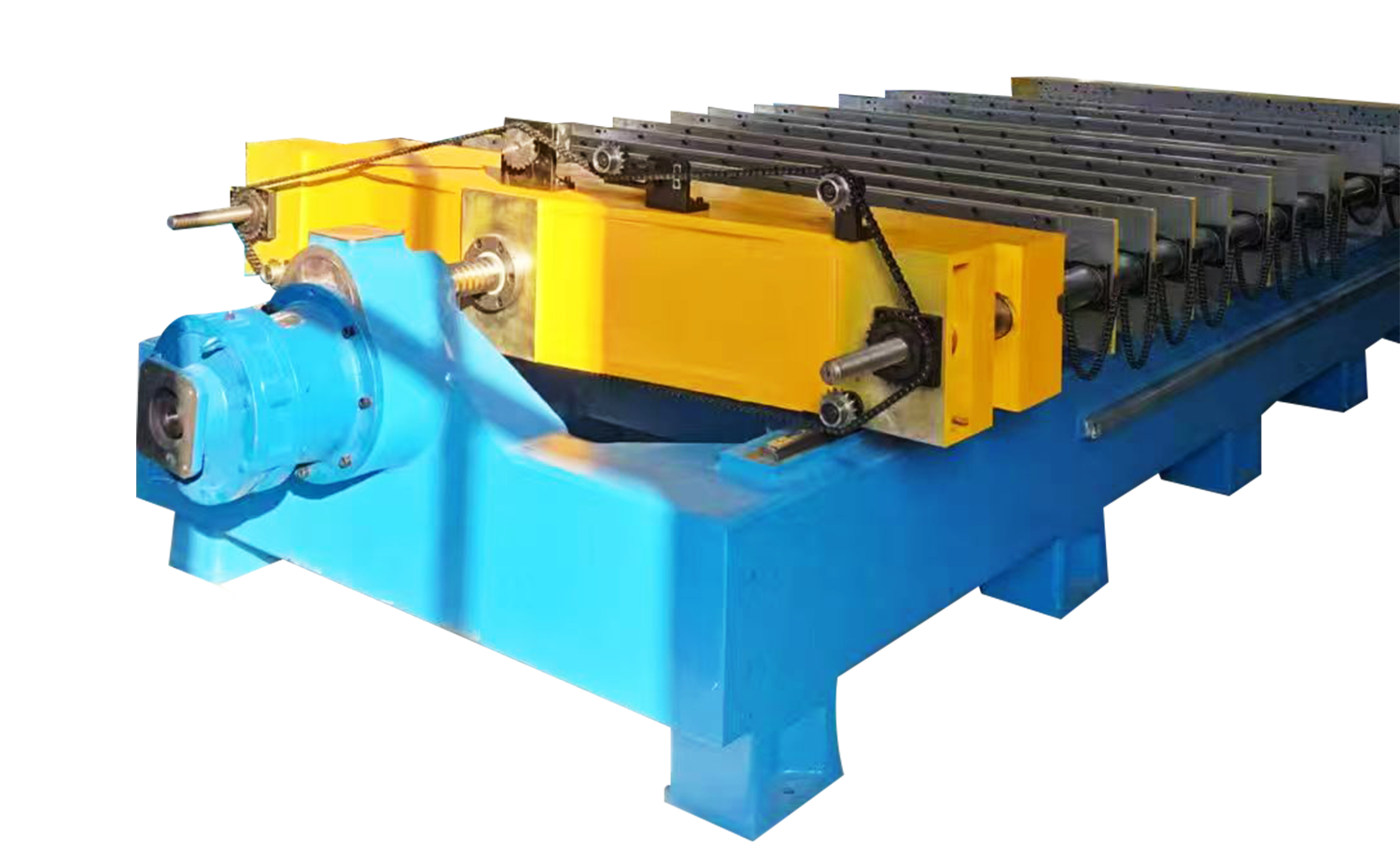

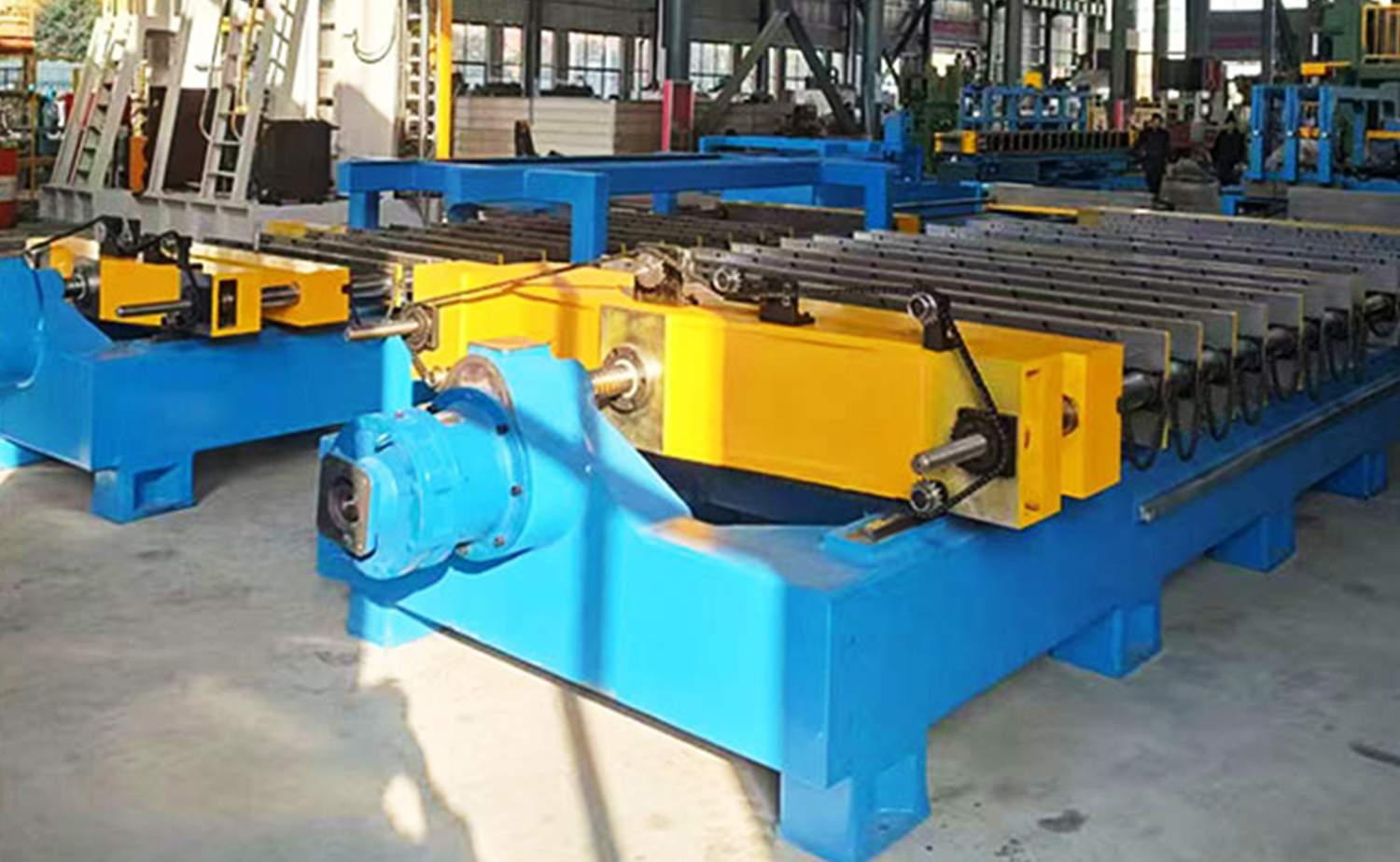

3500 Servo-Horizontalexpander

Zurück

  • 3500 Servo-Horizontalexpander
  • 3500 Servo-Horizontalexpander

Eigenschaften

Grundparameter

Video

Branchenanwendungen

Kontakt

Eigenschaften

Struktur und Design: Das horizontale Portaldesign ermöglicht das automatische Öffnen und Schließen für ein einfaches Be- und Entladen der Rohre.

Antrieb und Steuerung: Ein Steuerrohr mit Servomotor und Kugelumlaufspindel erweitert und erweitert sich, wobei die Einstellungen über einen Touchscreen angepasst werden können.

Betriebsmodi: Bietet sowohl manuelle als auch automatische Modi mit einstellbaren Geschwindigkeiten für das Aufweiten und Aufweiten.

Automatisierung: Vollautomatischer Produktionszyklus für einen konsistenten und reibungslosen Betrieb.

Schnelle Einrichtung: Produktparameter und Modellspeicher ermöglichen schnelle Umrüstungen und minimale Ausfallzeiten.

Rahmen und Stabilität: Der hochsteife Rahmen gewährleistet langfristige Genauigkeit und Betriebsstabilität.

Längenverstellung: Servogesteuerte Längenverstellung mit automatischer Positionierung und Verriegelung der U-förmigen Stütze.

Sicherheit und Auswurf: Beinhaltet einen automatischen Werkstückauswurf und ein Sicherheitsverriegelungssystem für sicheren Betrieb.

Präzision und Haltbarkeit: Lineare Führungsschienen sorgen für präzise Formbewegung und hohe Belastbarkeit für zuverlässige Leistung.

Wartung: Automatische Schmierung und Luftspeichertank für reibungslosen Betrieb und einfache Wartung.

Überwachung der Expansionsstange: Verfügt über eine hochfeste Expansionsstange, ein Biegeschutzdesign und eine automatische Verformungsüberwachung mit Alarmen.

Parametertabelle

Wichtigster technischer Parameter

Artikel 5/8'' 3500 Servotyp 3/8'' 3500 Servotyp
Parameter 15,88 mm x 50 Teilung x 43,3 Reihenabstand x 6 Reihen x 36 Löcher Ф9,52 mm x 25 Teilung x 21,65 Reihenabstand x 6 Reihen x 8 Löcher
Spulenhöhe 200~3500 mm 200~3500 mm
Düsenhöhe A (mm) 13-20 13-20
Kragenhöhe B (mm) 2.5 1.5
Bördellänge C (mm) 7 6
Kragenwinkel K (°) 60 60
Geschossdurchmesser D1 (mm)
Bördeldurchmesser D2 (mm) 16 9.68
Obere Schindelhöhe H1 (mm) ≤30 mm ≤30 mm
Untere Schindelhöhe H2 (mm) ≤60 mm ≤60 mm
Grenzabstand E, F (mm) ≤50 mm ≤50 mm
Rohrdicke 0,5 - 0,8 mm 0,28 - 0,5 mm
Erweitern Sie Typ Servomotorantrieb Servomotorantrieb
Röhrentyp Haarnadel-U, Haarnadel-U gerade Haarnadel-U, Haarnadel-U gerade
Unabhängiges Bördelsystem, viel besser als der Scan-Typ.
