SC-4-1000A Automatische, spanfreie Rohrrichtmaschine

Zurück

  • SC-4-1000A Automatische, spanfreie Rohrrichtmaschine
  • SC-4-1000A Automatische, spanfreie Rohrrichtmaschine
  • SC-4-1000A Automatische, spanfreie Rohrrichtmaschine
  • SC-4-1000A Automatische, spanfreie Rohrrichtmaschine
  • SC-4-1000A Automatische, spanfreie Rohrrichtmaschine
  • SC-4-1000A Automatische, spanfreie Rohrrichtmaschine

Funktionen

Grundparameter

Video

Branchenanwendungen

Kontaktieren Sie uns

Funktionen

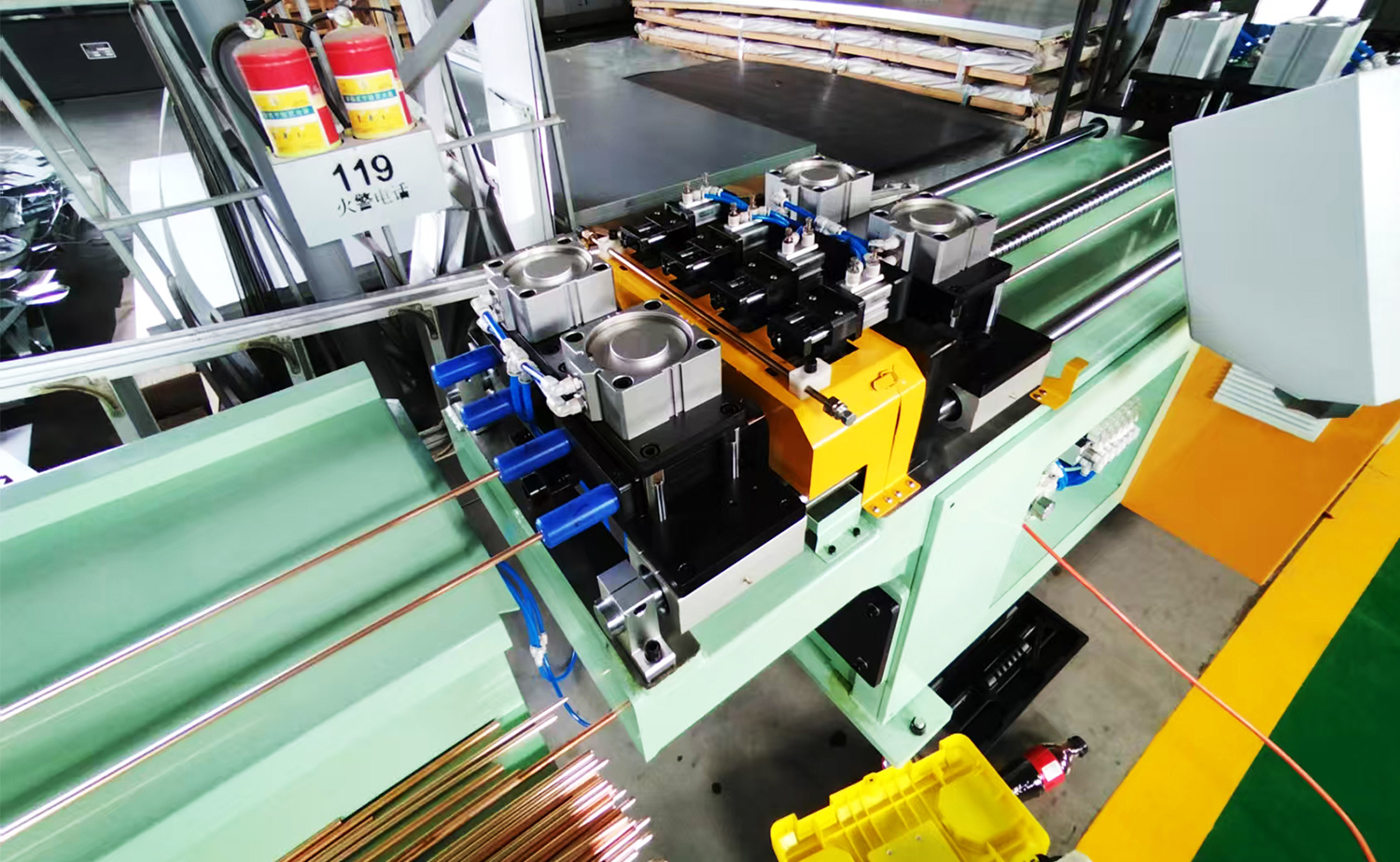

1. Das dreiteilige Klemmmatrizendesign reduziert effektiv Rohrverzerrungen und sorgt für eine saubere und glatte Schnittfläche für optimale Ergebnisse.
2. Mit präziser Konzentrizität gewährleistet die Maschine eine hervorragende Ausrichtung und trägt so zu hochwertigen Schweißnähten in den nachfolgenden Verarbeitungsstufen bei.
3. Das System nutzt die spanlose Schneidtechnologie und verfügt über einen 360°-Rotationsschnitt und eine Zweipunktspannung, die effiziente und präzise Schnitte bei gleichzeitiger Minimierung des Abfalls ermöglicht.

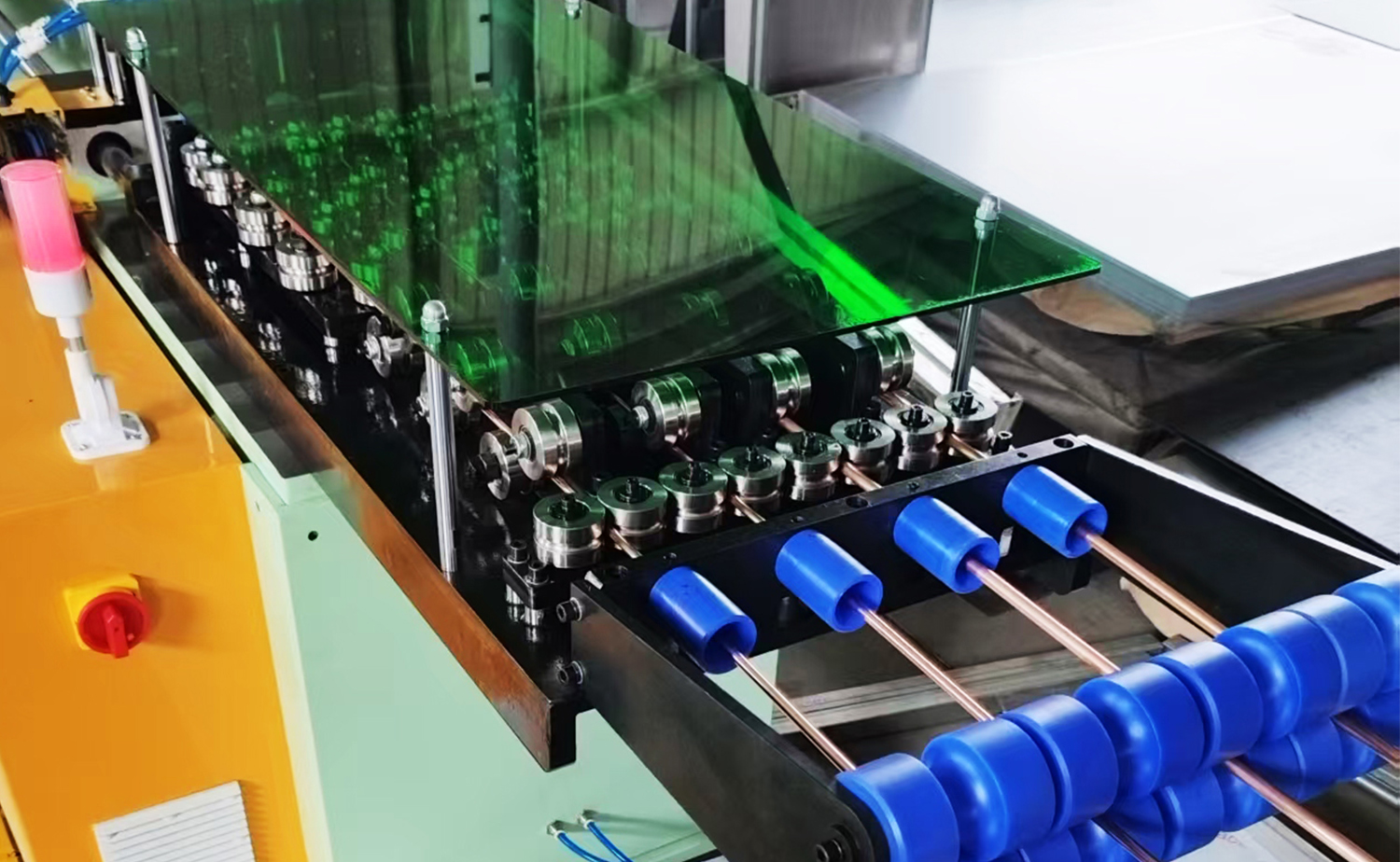

4. Das Nylon-Richtrad, gepaart mit einem „U“-förmigen Gummiband, führt das Rohr sanft und verhindert so Schäden oder Kratzer auf der Oberfläche während des Betriebs.

Parametertabelle

Wichtigster technischer Parameter

Artikel Parameter Bemerkung
Material Typ TP2-Kupferrohr (M/M2), 6063 weiches Aluminium oder gleichwertige Standardprodukte
Kupfer-Außendurchmesser und -Dicke Außendurchmesser: ø16, ø18, ø22, ø28; Wandstärke: 1-2 mm
Spulenabmessungen und -gewicht Abgewickelter Typ (Außendurchmesser der Holzrolle: 1070 mm, Dicke: 300 mm); Innenloch: 136 mm
Verarbeitungsfähigkeit Anzahl der Schnitte pro Zyklus 1 Stück 1 1 1 1 Layout
Schnittlänge Min.: ≥60 mm; Maximal: 10.000 mm
Einmaliger Fütterungsschlag 1000mm (Servomotor-Kugelumlaufspindelzuführung)
Produktionseffizienz 6 Schnitte/Minute (L=1000mm, ø16 Rohr als Beispiel) variiert je nach Durchmesser und Dicke
Verarbeitungsgenauigkeit Geradheitstoleranz ≤3‰ (wenn L < 1000mm)
Längentoleranz -L < 100mm: ±0,2mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Ebenheit des Schneidenendes ≤±0,5 mm (L ≤ 1000 mm)
Oberflächenzustand Keine sichtbaren Kratzer, Risse oder Dellen an Kupfer-/Aluminiumrohren
Umwelt Macht 4 kW
Luftdruck 0,5–0,7 MPa
Abmessungen - Haupteinheit: 3500 (L) × 950 (B) × 1400 (H) mm
- Sammelregal: 2000 (L) × 950 (B) × 800 (H) mm
Fußabdruck Gesamt: 13.500 (L) × 1250 (B) × 1800 (H) mm (empfohlen) Coilregal 3 m, Coilregal zum Hauptmaschinenraum 5 m, Maschinenlänge 3,5 m, Sammelregal 2 m
Gewicht 2200KG

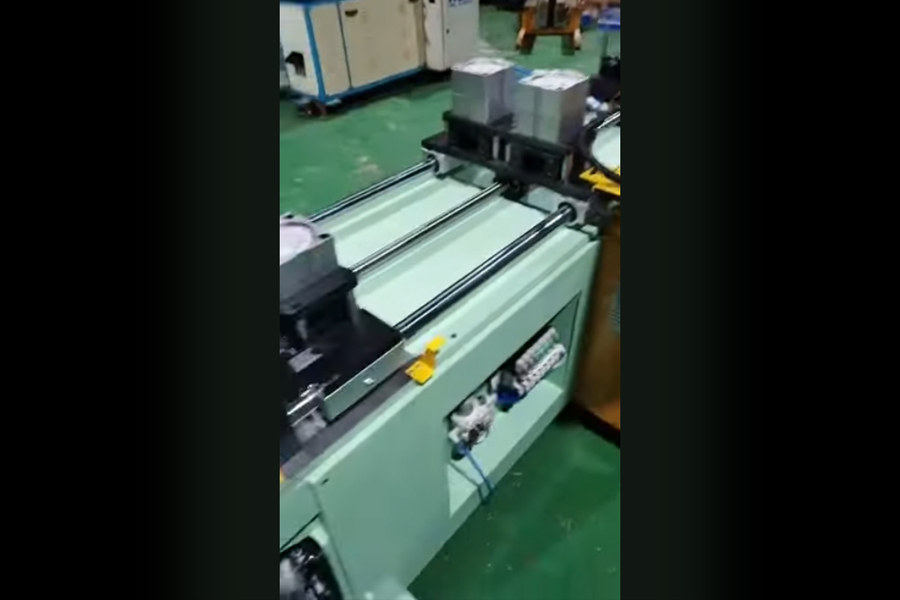

Video
