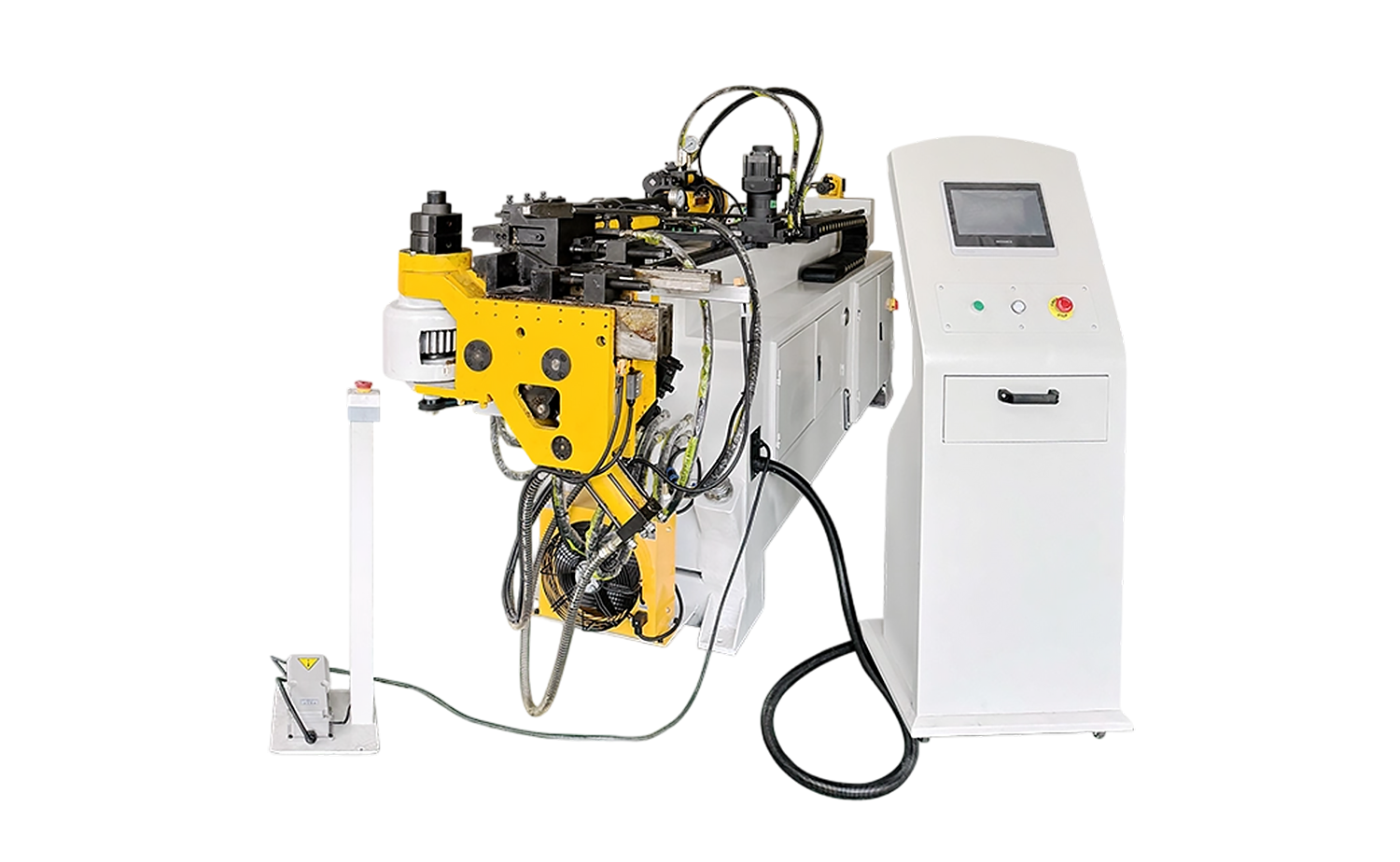

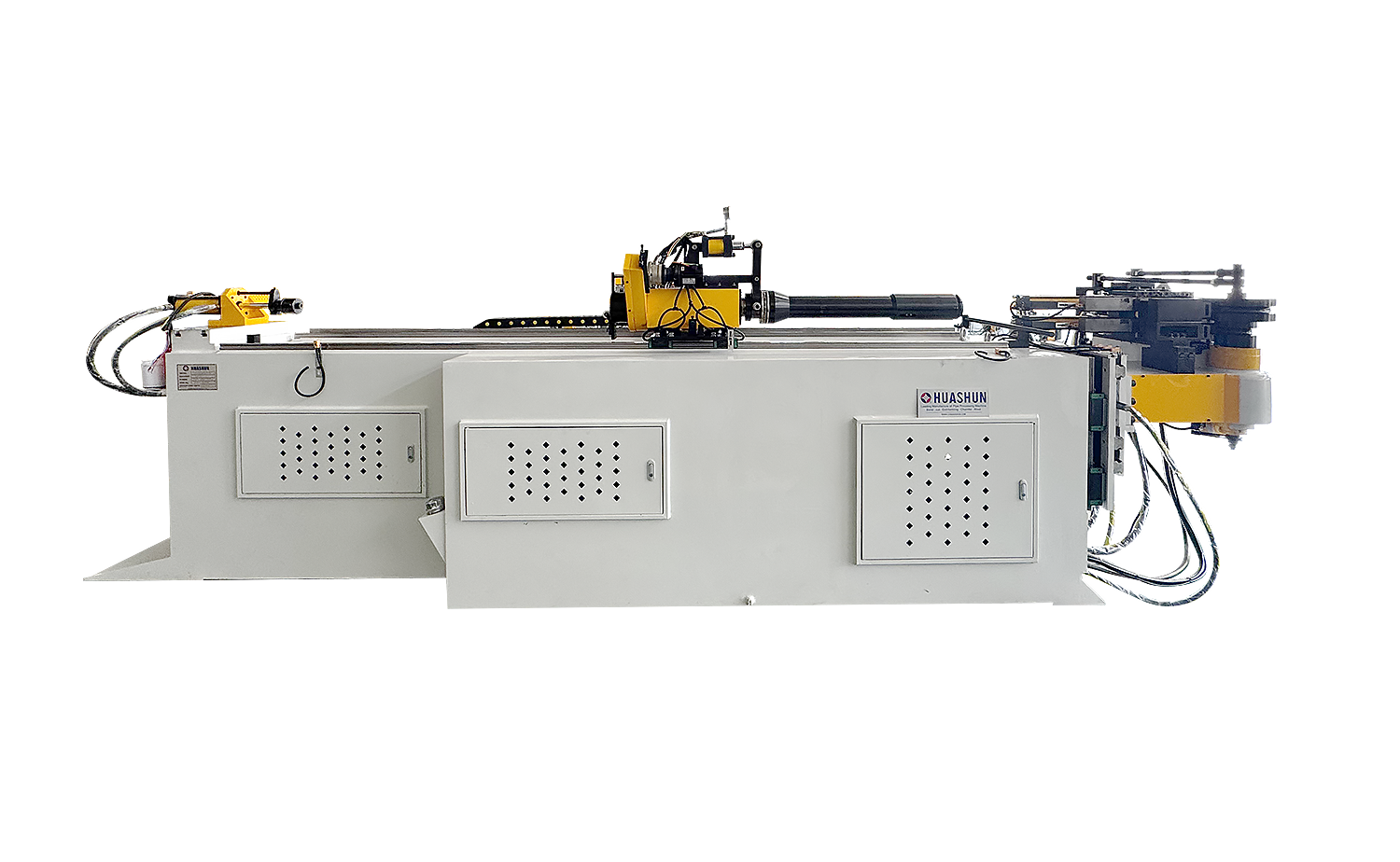

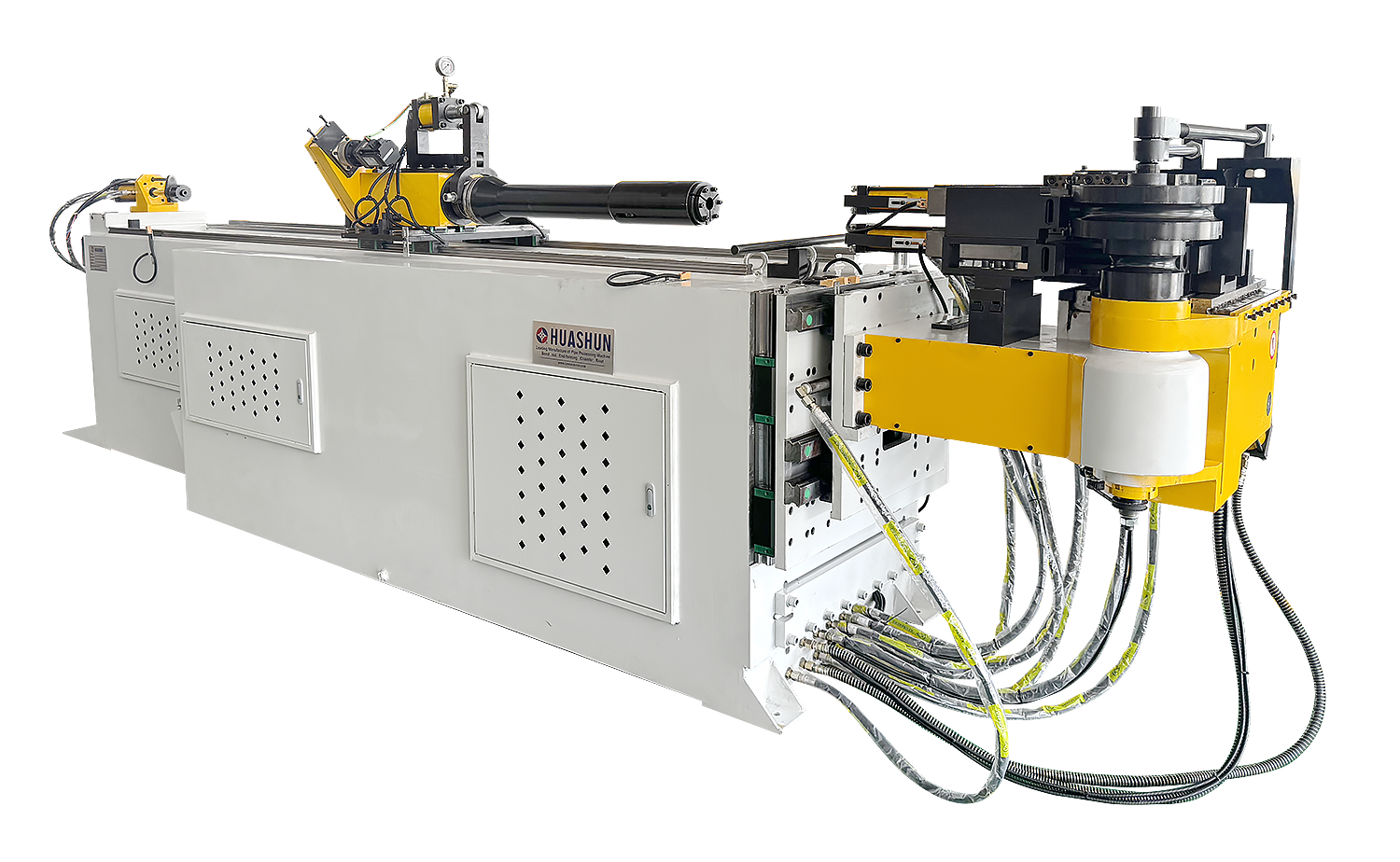

Vollautomatische Rohrbiegemaschine der CNC-S-Serie mit optionaler Simulationsfunktion

Zurück

  • Vollautomatische Rohrbiegemaschine der CNC-S-Serie mit optionaler Simulationsfunktion
  • Vollautomatische Rohrbiegemaschine der CNC-S-Serie mit optionaler Simulationsfunktion
  • Vollautomatische Rohrbiegemaschine der CNC-S-Serie mit optionaler Simulationsfunktion
  • Vollautomatische Rohrbiegemaschine der CNC-S-Serie mit optionaler Simulationsfunktion
  • Vollautomatische Rohrbiegemaschine der CNC-S-Serie mit optionaler Simulationsfunktion
  • Vollautomatische Rohrbiegemaschine der CNC-S-Serie mit optionaler Simulationsfunktion
  • Vollautomatische Rohrbiegemaschine der CNC-S-Serie mit optionaler Simulationsfunktion

Eigenschaften

Grundparameter

Video

Branchenanwendungen

Kontakt

Eigenschaften

Automatisierung und Effizienz

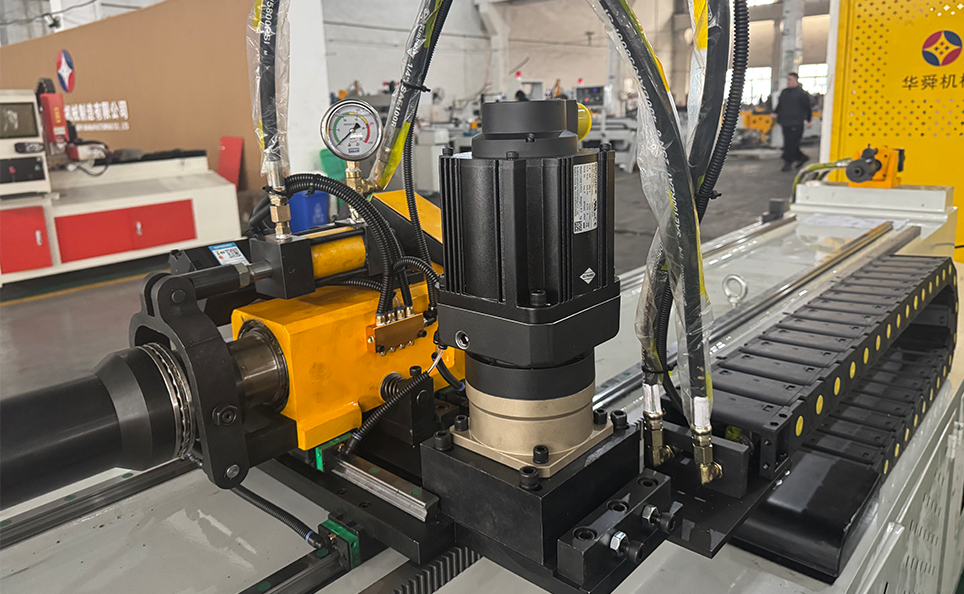

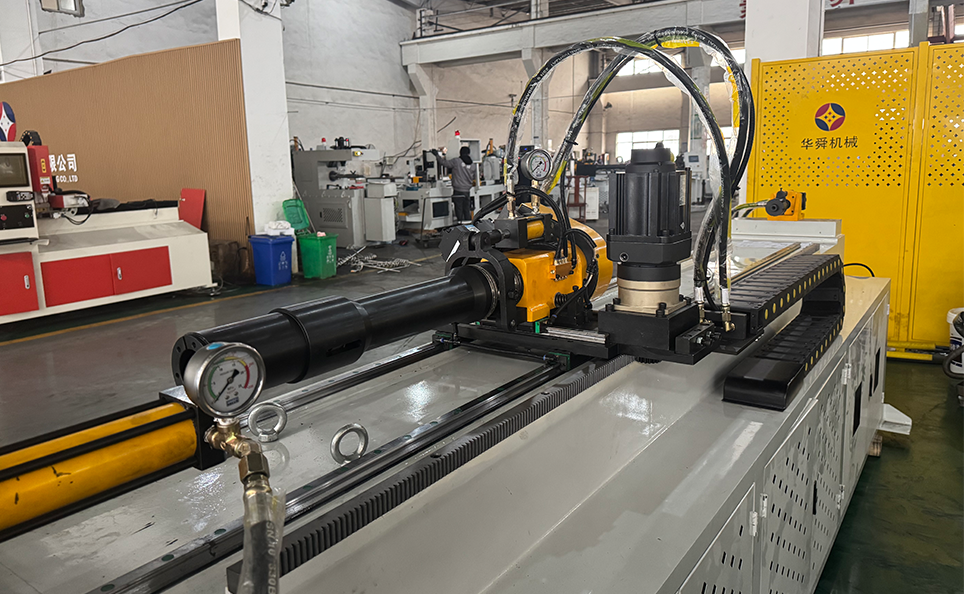

Die SB-38CNC ist eine automatisierte Rohrbiegemaschine, die Präzision mit Erschwinglichkeit verbindet. Mit drei programmierbaren Achsen nutzt es Servomotoren für Vorschub und Drehung und bietet hervorragende Leistung und hohe Präzision.

Biegefähigkeit

Wählen Sie je nach Anwendungsbedarf zwischen hydraulischem Rohrbiegen und servogesteuertem CNC-Rohrbiegeverfahren. Jeder Biegestapel wird durch hydraulische Druckstempel unterstützt, um eine optimale Biegequalität zu gewährleisten.

Systemfunktionen

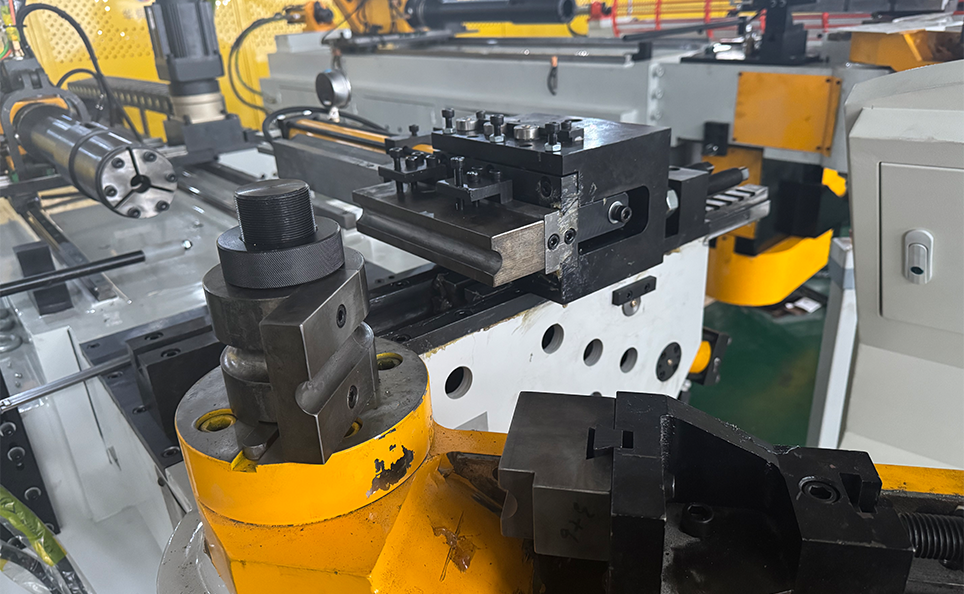

Ein Dornschmiersystem sorgt für einen reibungslosen Betrieb, während die Abstreifer-, Klemm- und Druckmatrizensitze zu gleichmäßigen, hochwertigen Biegungen beitragen. Die Maschine verfügt außerdem über ein zentrales Schmiersystem zur Schmierung aller beweglichen Teile, wodurch der Verschleiß verringert und die Zuverlässigkeit erhöht wird.

Kontrolle und Kühlung

Das benutzerfreundliche Touchscreen-SPS-System erleichtert die Bedienung, wobei sowohl der automatische als auch der manuelle Modus verfügbar sind. Der Kühlventilator des Schaltschranks hilft bei der Temperaturregulierung und sorgt so für einen stabilen Maschinenbetrieb.

Parametertabelle

Wichtigster technischer Parameter

Modell SB-38CNC SB-39CNC SB-50CNC SB-63CNC
Weichstahl 38×2,0 t 39×2,0 t 50×2,5 t 63×3,5 t
Edelstahl 32×1,8 t 32×2,0 t 45×2,0 t 50×2,0 t
Max. Rechteckiges Rohr 32×1,8 t 35×20×2 t 32×1,8 t 50×2,5 t
Max. Biegeradius 200 mm 200 mm 250 mm 300 mm
Max. Biegewinkel 190° 190° 190° 190°
Max. Effektive Dornlänge 2500 mm 4500 mm 2500 mm 2800 mm
Biegegenauigkeit ±0,1° ±0,1° ±0,1° ±0,1°
Biegegeschwindigkeit 150 mm/s 120 Grad/Sek 150 mm/s 100 mm/s
Fütterungsgenauigkeit ±0,1 mm ±0,05 mm ±0,1 mm ±0,1 mm
Vorschubgeschwindigkeit 1000 mm/s 1000 mm/s 1000 mm/s 950 mm/s
Rotationsgenauigkeit ±0,1° ±0,05° ±0,1° ±0,1°
Rotationsgeschwindigkeit 200 mm/s 200 Grad/Sek 200 mm/s 180 mm/s
Max. Biegeradius Difference 80 80 50 65

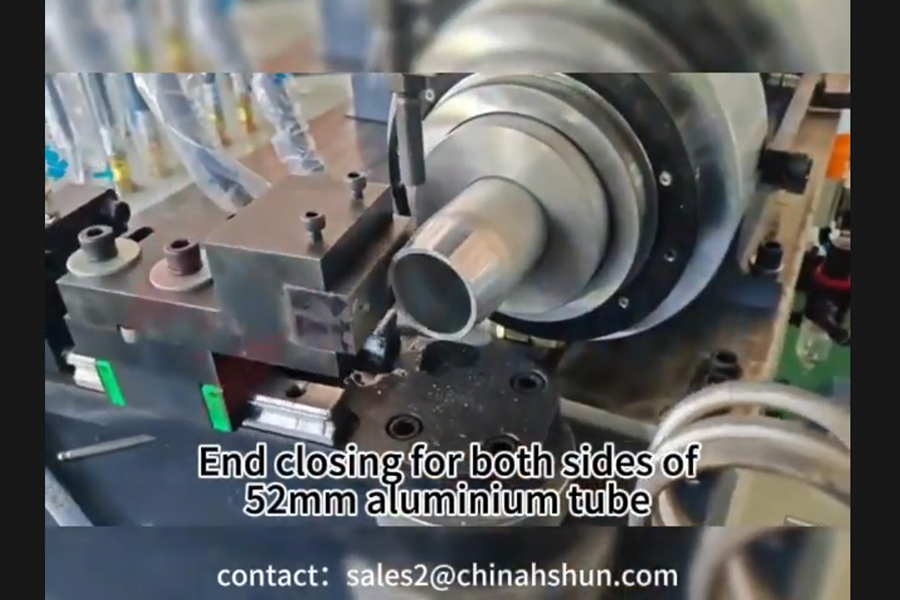

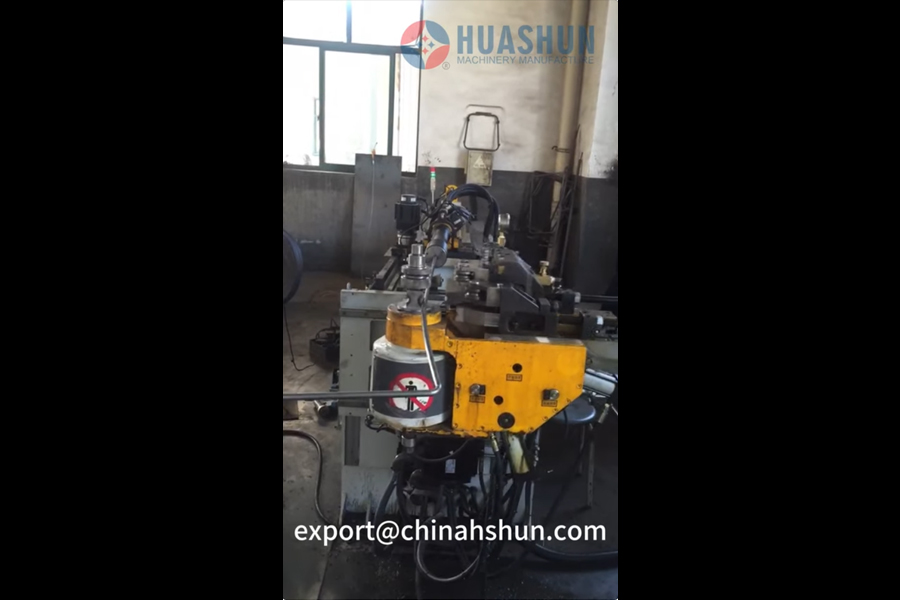

Video
