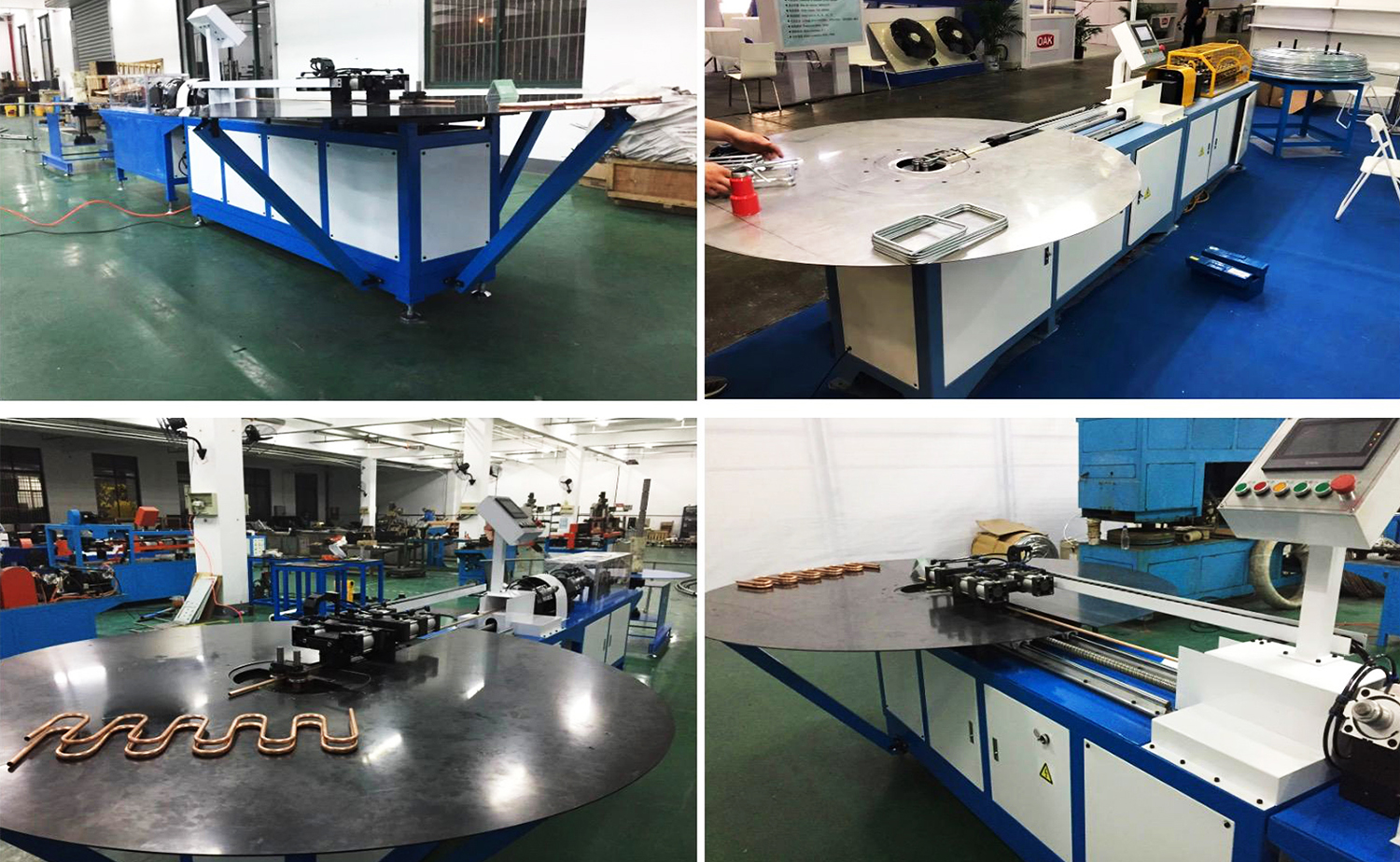

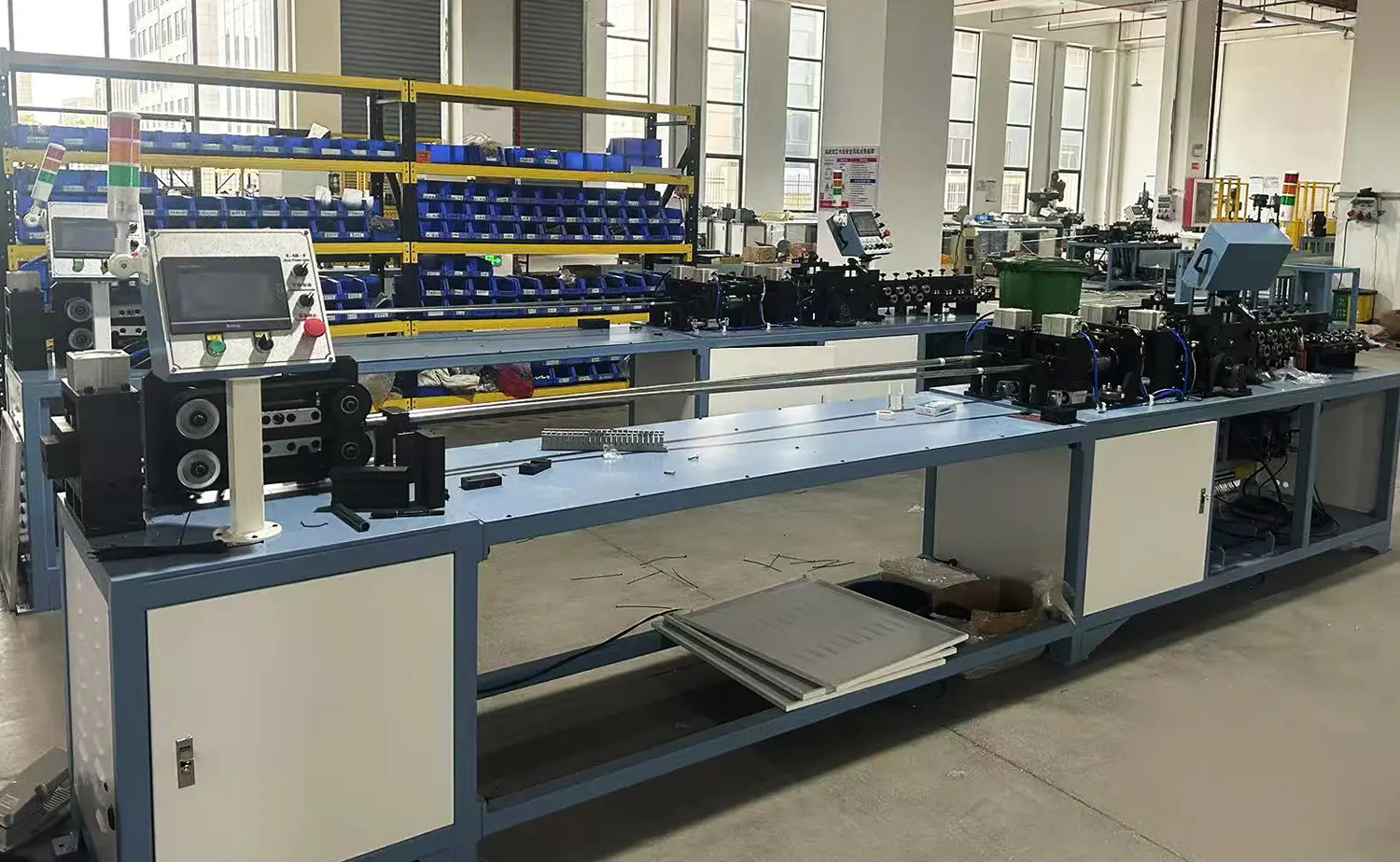

Vollautomatischer Serpentinenbieger der Serie SB-20CNC

Zurück

  • Vollautomatischer Serpentinenbieger der Serie SB-20CNC
  • Vollautomatischer Serpentinenbieger der Serie SB-20CNC
  • Vollautomatischer Serpentinenbieger der Serie SB-20CNC
  • Vollautomatischer Serpentinenbieger der Serie SB-20CNC

Eigenschaften

Grundparameter

Video

Branchenanwendungen

Kontakt

Eigenschaften

Der vollautomatische Serpentinenbieger integriert Abwickeln, Richten, Schneiden und Biegen in einem einzigen Arbeitsgang und ist speziell für die Bearbeitung einzelner Aluminium-, Kupfer- oder Bundy-Rohre konzipiert. Im Vergleich zu herkömmlichen manuellen Methoden steigert dieses automatische System die Effizienz erheblich und senkt die Arbeitskosten.

Eine dreiteilige Spannmatrize minimiert Rohrverformungen und sorgt für glatte und präzise Schnittkanten. Die hochpräzise Konzentrizität bleibt erhalten und gewährleistet eine hervorragende Schweißqualität in den Folgeprozessen. Das spanlose Schneidsystem nutzt einen 360°-Rotationsschnitt mit Zweipunktspannung und sorgt so für saubere Schnitte ohne Materialverlust.

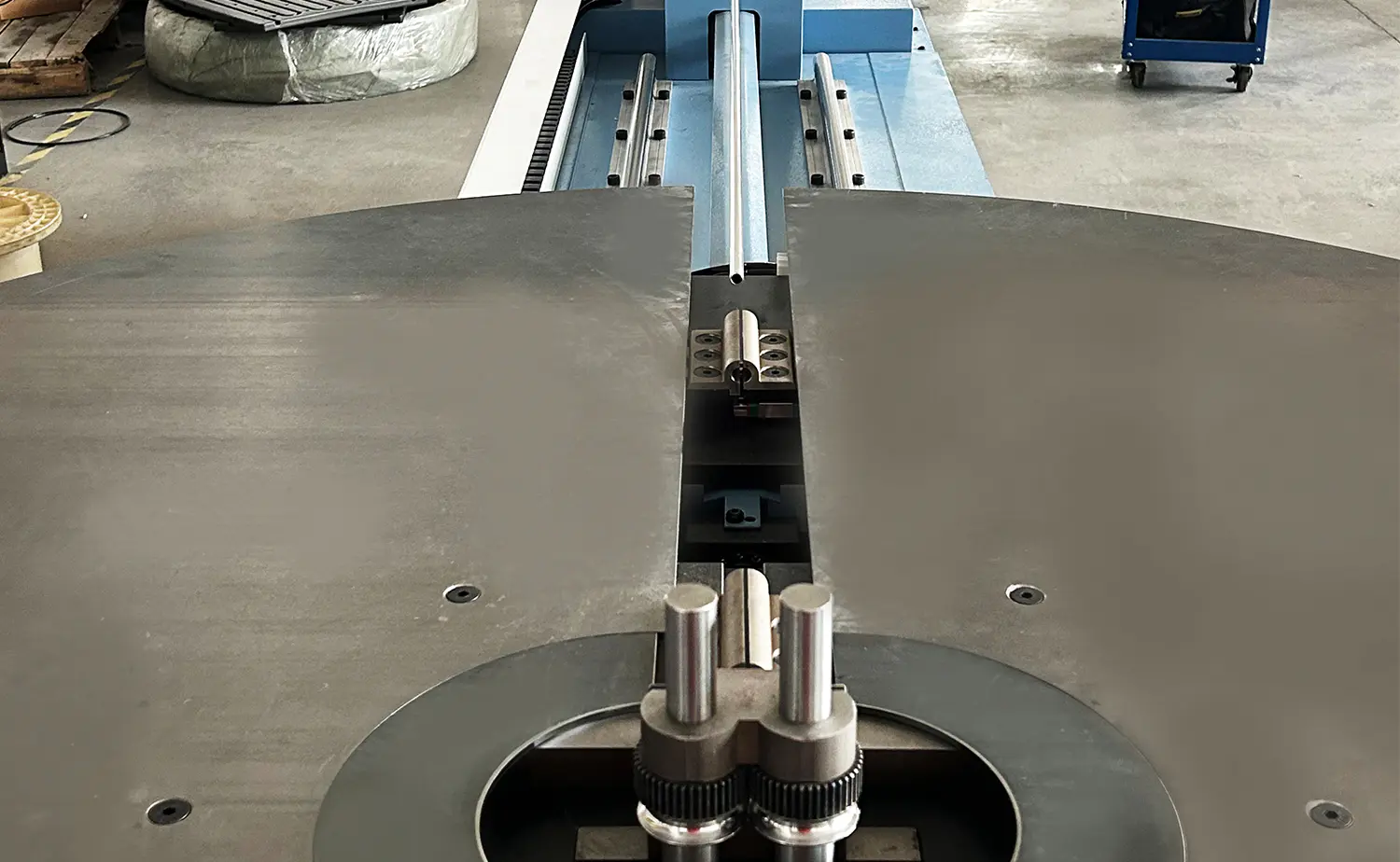

Die Maschine verfügt über ein patentiertes servogesteuertes Biegesystem, das für präzise Biegewinkel und -richtungen ausgelegt ist. Speziell entwickelte Biegewerkzeuge garantieren gleichbleibende Biegeradien bei minimaler Verformung, was zu hochwertigen, optisch ansprechenden Biegungen führt.

Parametertabelle

Wichtigster technischer Parameter

Parameter Daten
Rohrmaterial Kupferrohr / Aluminiumrohr / Bundy-Rohr
Luftdruck 0,5-0,6 MPa
Hydraulikdruck 5-7 MPa
Rohrdurchmesser Φ3-20 mm (Form wechseln)
Rohrwandstärke 0,3-1,5 mm
Biegekapazität Einzelrohr
Biegewinkel 1~210 Grad
Biegeradius R11~R50 (Form wechseln)
Biegezeiten Bis zu 110 Mal/Zyklus
Fütterungslänge 10–700 mm/Zeit, kann mehrfach zugeführt werden
Tischgröße Φ1-5 m (kann individuell angepasst werden)
Kontrollsystem SPS-Steuerung/Touchscreen
Motorleistung 9 kW
Elektrisches System 380 V, 50 Hz, 3 Phasen (kundenspezifisch)
Dimension 2350×780×1590 mm 1570×530×1170 mm (ohne Tisch)

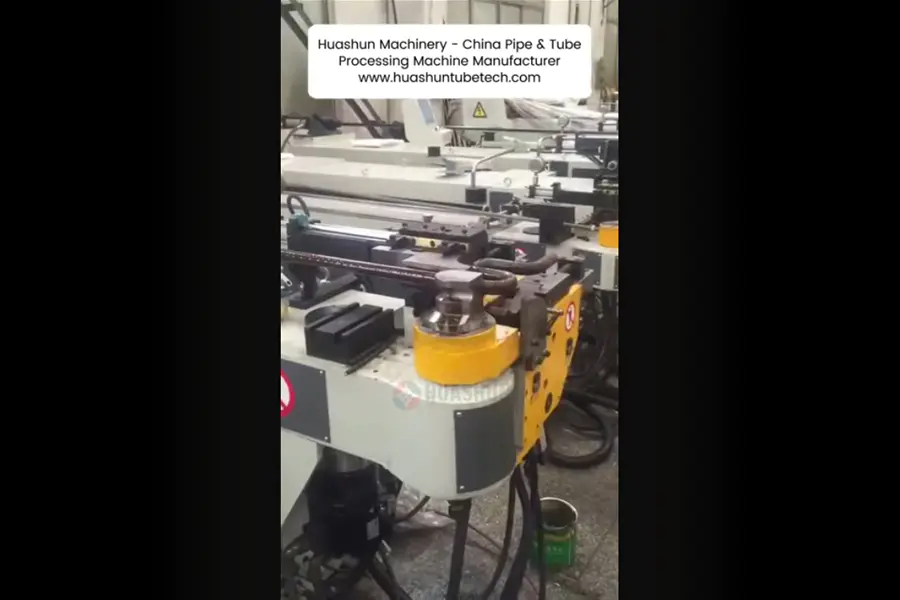

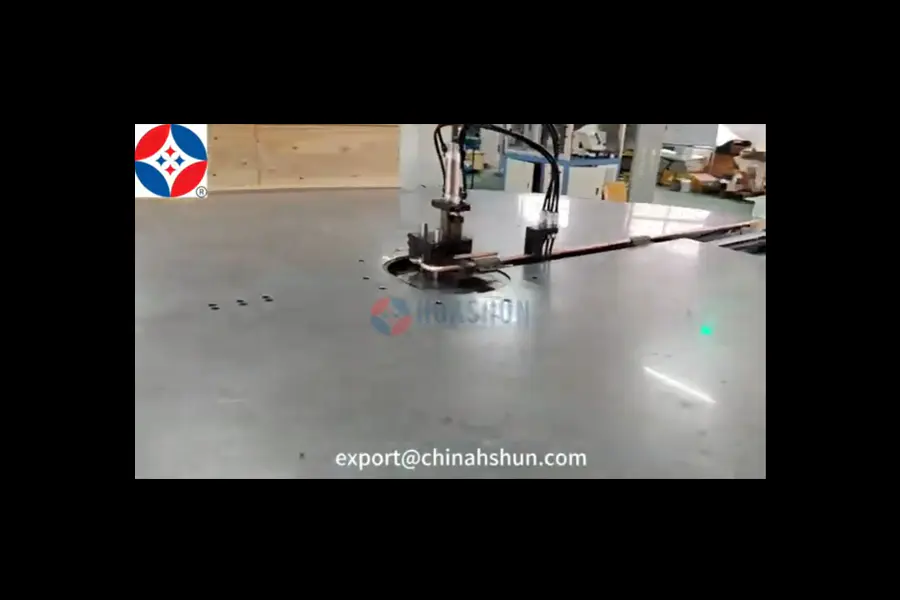

Video
