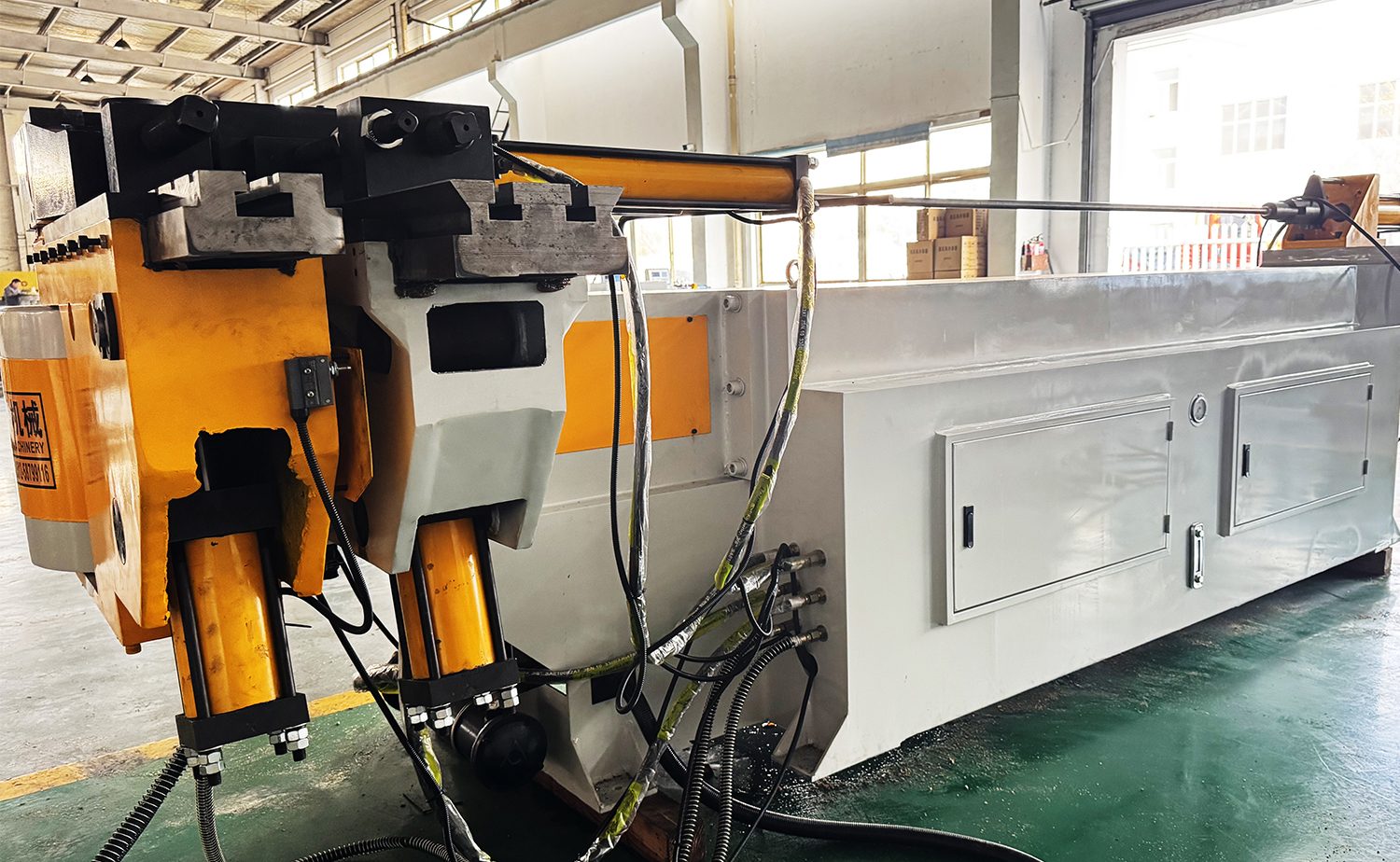

Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung

Zurück

  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung
  • Hydraulische Rohrbiegemaschine der NC M-Serie mit Dornsteuerung

Eigenschaften

Grundparameter

Video

Branchenanwendungen

Kontakt

Eigenschaften

Benutzeroberfläche

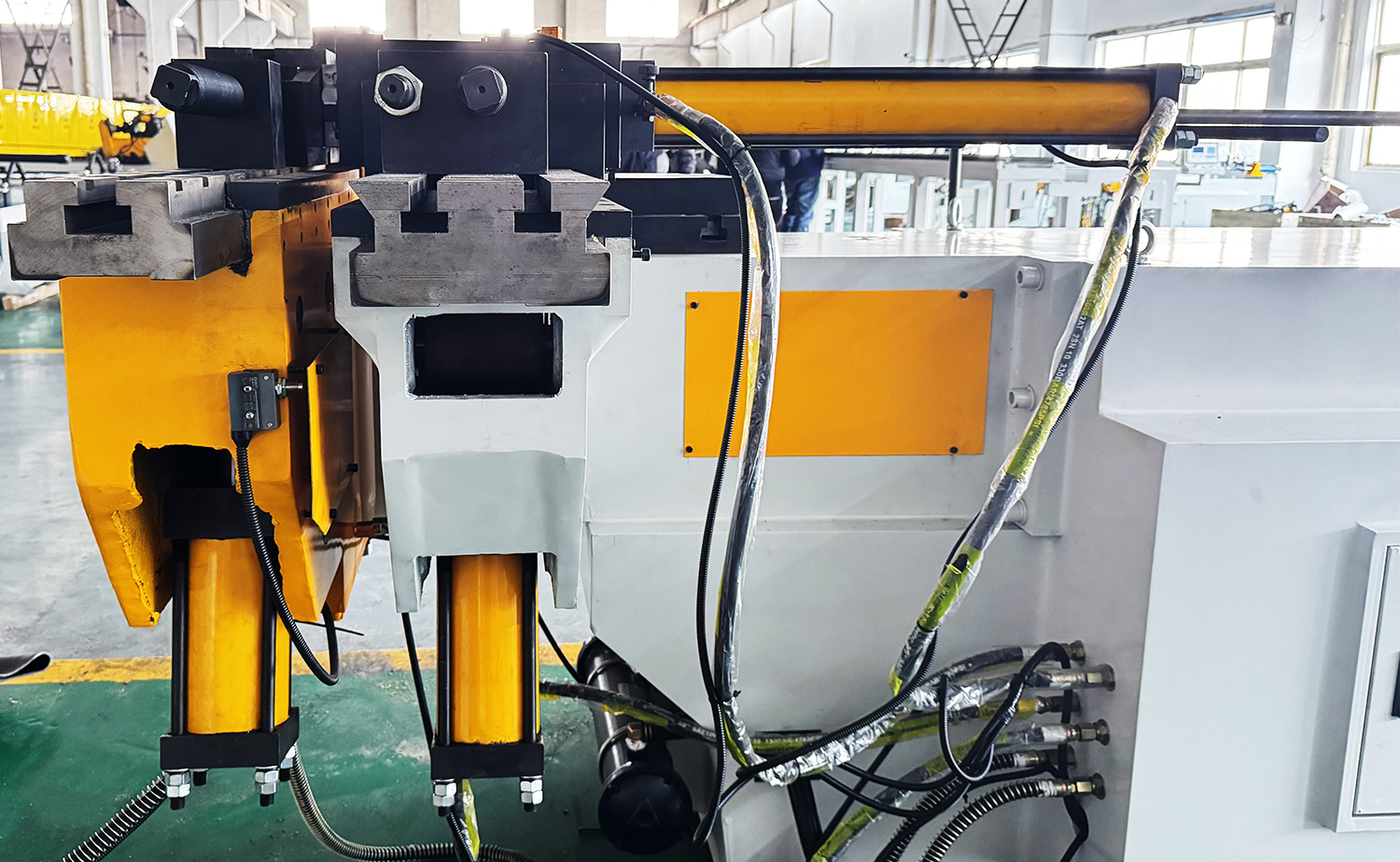

Die Benutzeroberfläche erleichtert den Wechsel zwischen automatischem und manuellem Modus. Die Biegerichtung erfolgt im Uhrzeigersinn, wobei die hydraulische Klemmung sowohl an der Klemmmatrize als auch an der Druckmatrize für einen sicheren Halt des Materials sorgt.

Biegemechanismus

Die direkt wirkende hydraulische Druckdüse mit einstellbarem Geschwindigkeitsventil sorgt für einen reibungslosen Betrieb. Die Maschine kann bis zu 16 Programme mit jeweils 16 Biegungen speichern und verfügt über eine programmierbare Rückfederungskompensation für präzise Ergebnisse.

Fütterung und Rotation

Die Biegeachse wird von einem Zylinder angetrieben, während Vorschub und Drehung manuell erfolgen, was eine einfache Steuerung und Anpassung an verschiedene Aufgaben ermöglicht.

Materialhandhabung

Auf Stahl, Edelstahl, Aluminium, Titan und Messing können wiederholbare, hochwertige Biegungen erzielt werden. Das Fußpedal ermöglicht eine schnelle Auslösung von Biegezyklen.

Zubehör und Leistung

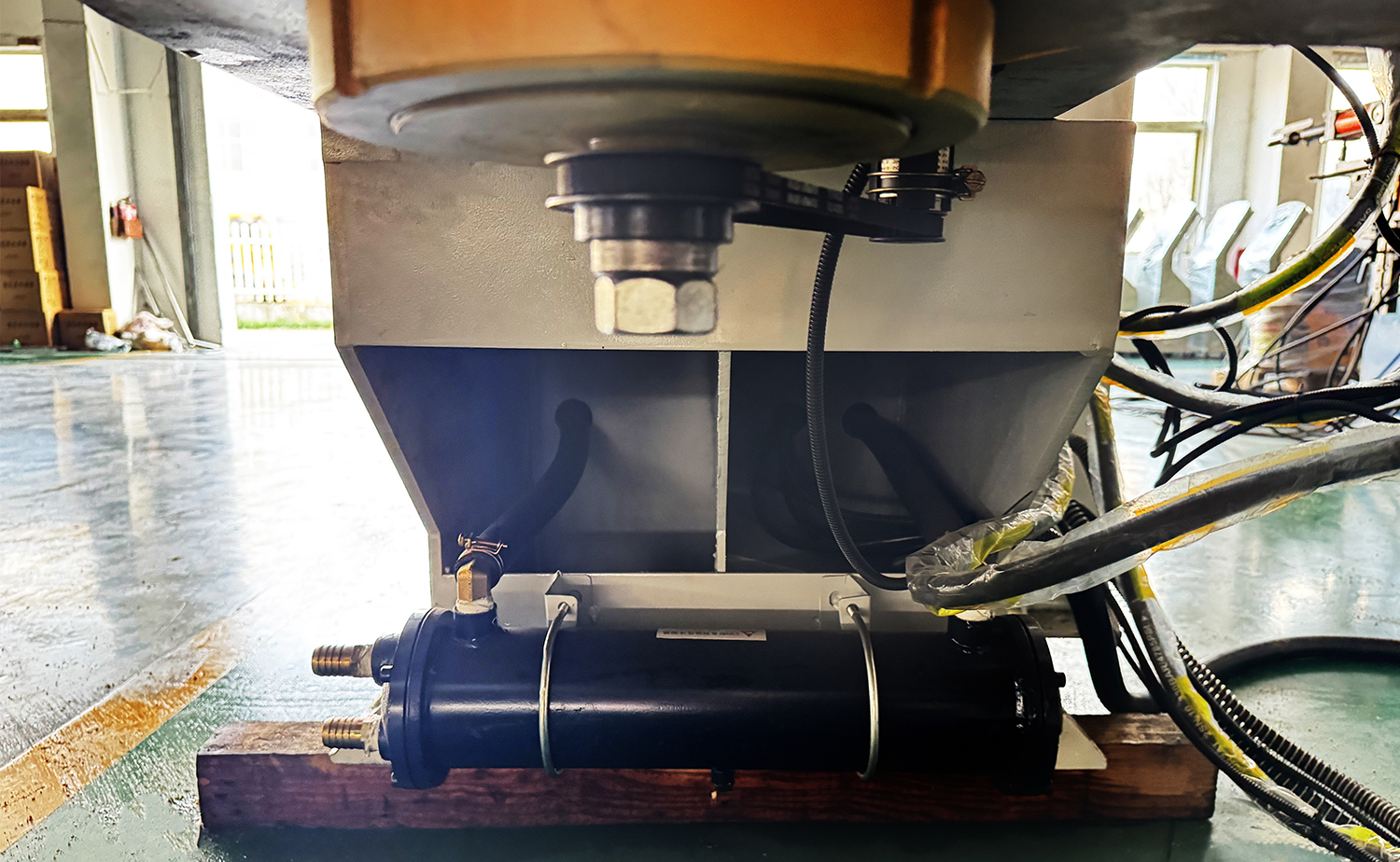

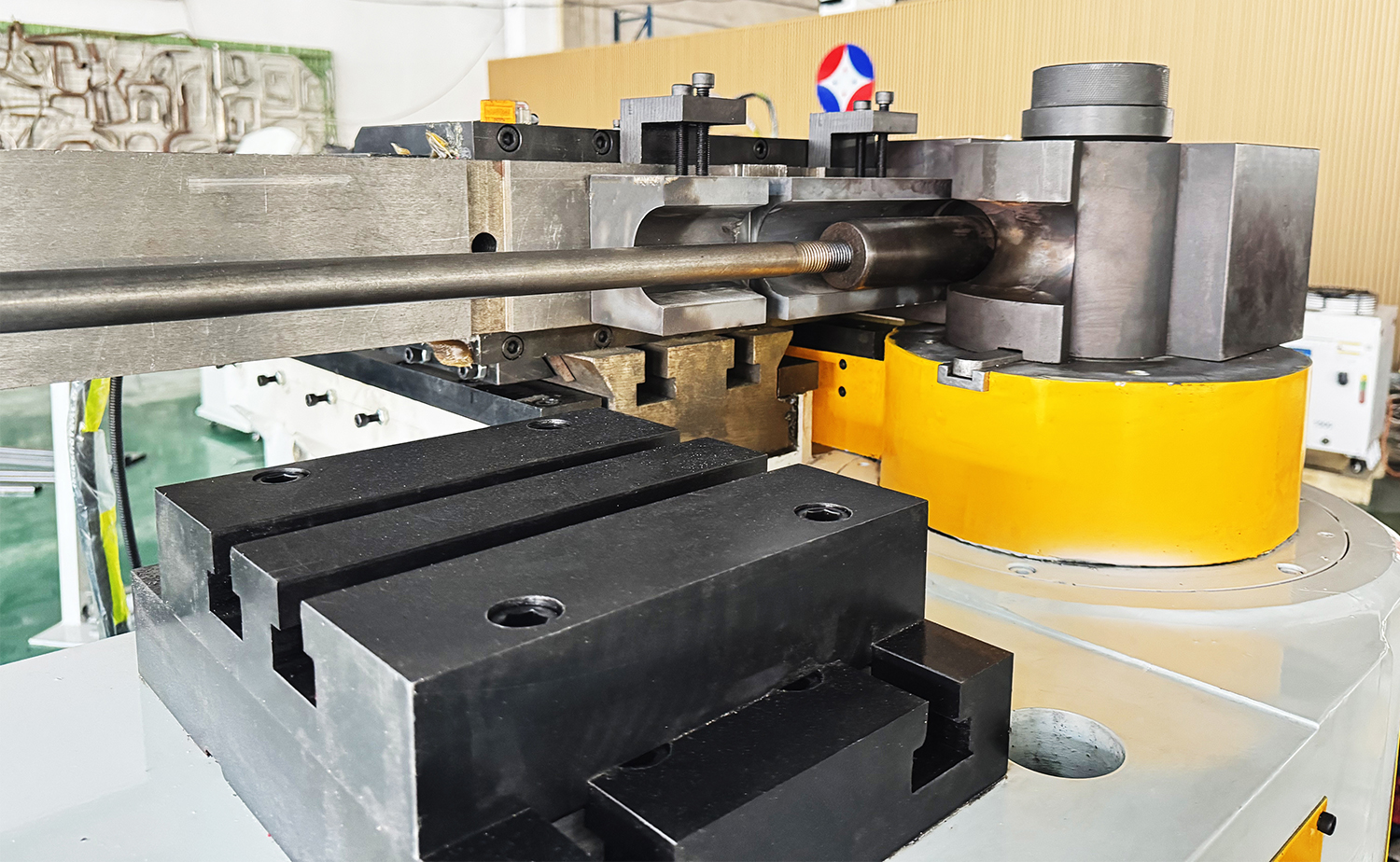

Beinhaltet Wasserkühlung, Ziehbiegewerkzeuge, eine Wischermatrizenhalterung, eine Dornstange und einen Werkzeugkasten mit eingestellten Werkzeugen. Elektrische Konfigurationen verfügbar in 3 Phasen 220 V, 380 V oder 415 V.

Parametertabelle

Wichtigster technischer Parameter

Modell SB-75NC SB-89NC SB-100NC SB-115NC SB-133NC SB-168NC
Max. Rohr-Außendurchmesser 75×4,0 mm 89×6,0 mm 100×6,0 mm 115×8,0 mm 133×10 mm 168×14 mm
Rostfreies Rundrohr 65×2,0 mm 75×2,0 mm 85×3,0 mm 100×3,0 mm 125×3,5 mm 145×6,0 mm
Vierkantrohr aus Weichstahl 60×3,0 mm 75×3,0 mm 75×4,0 mm 85×4,0 mm 100×4,0 mm 120×6,0 mm
Max. Reisehandbuch 3500 mm 4000 mm 4000 mm 4200 mm 5600 mm 5700 mm
Max. Biegeradius 350 mm 400 mm 420 mm 450 mm 500 mm 800 mm
Max. Biegewinkel 190° 190° 190° 190° 190° 190°
Biegen von Rohrnummern 16 Stk 16 Stk 16 Stk 16 Stk 16 Stk 16 Stk
Max. Druck 14 MPa 14 MPa 16 MPa 16 MPa 16 MPa 18 MPa
Motorleistung 7,5 kW 11 kW 15 kW 15 kW 22 kW 33 kW
Demension 4600×1300×1300 mm 5200×1300×1400 mm 5300×1400×1450 mm 5700×1800×1450 mm 7500×1900×1450 mm 8500×2200×1800 mm
Gewicht 2800 kg 3800 kg 4200 kg 5800 kg 7200 kg 14000 kg
