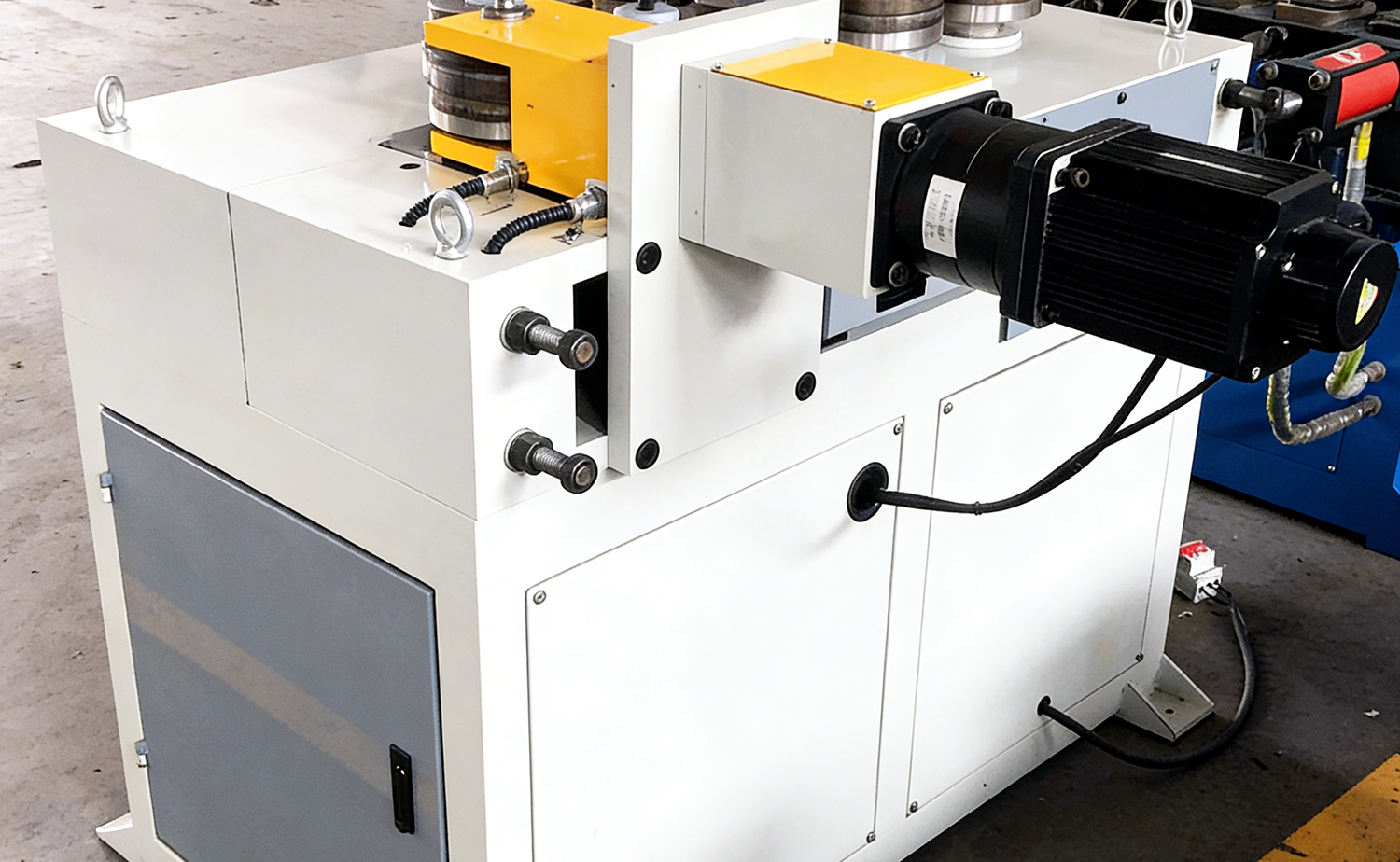

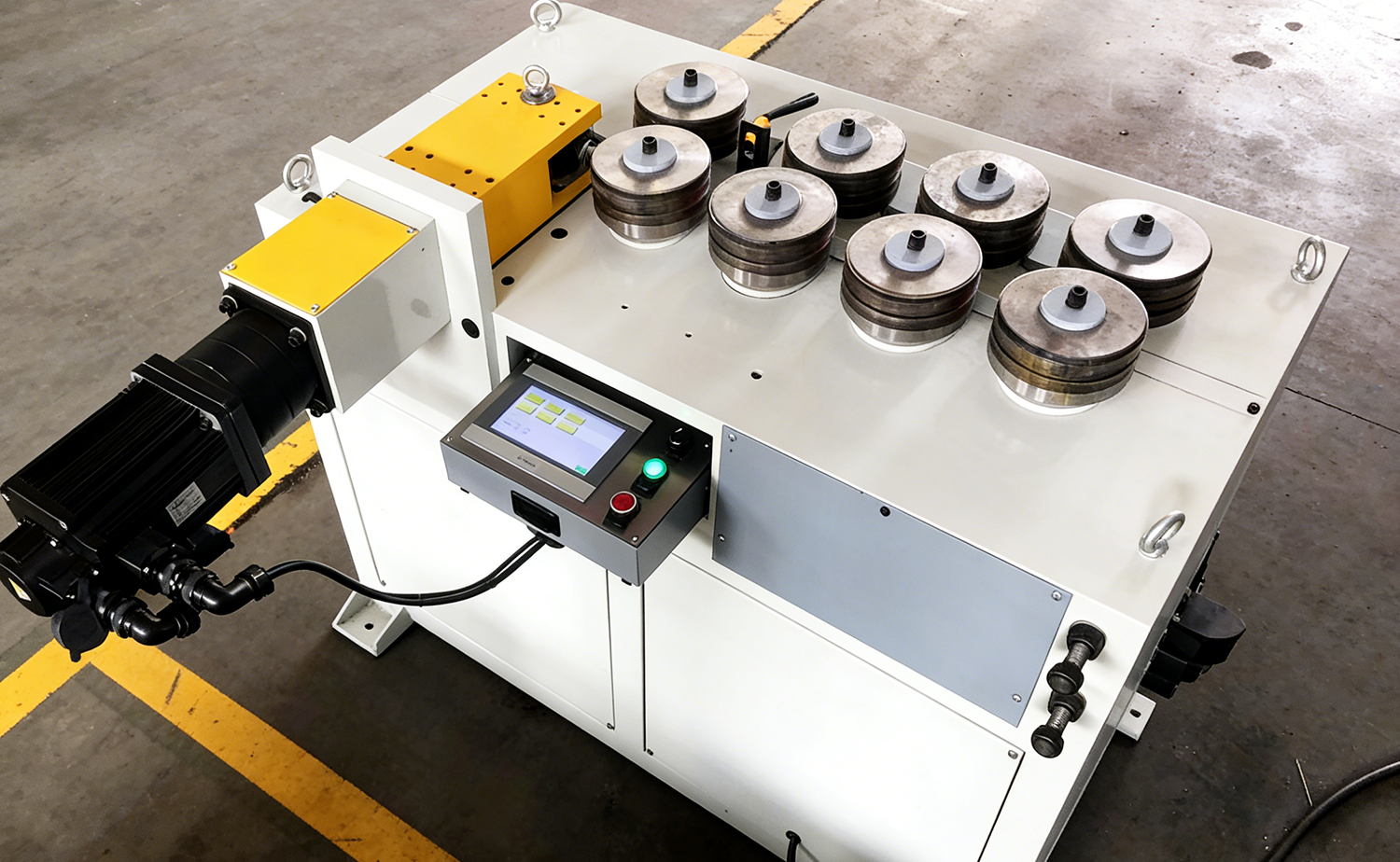

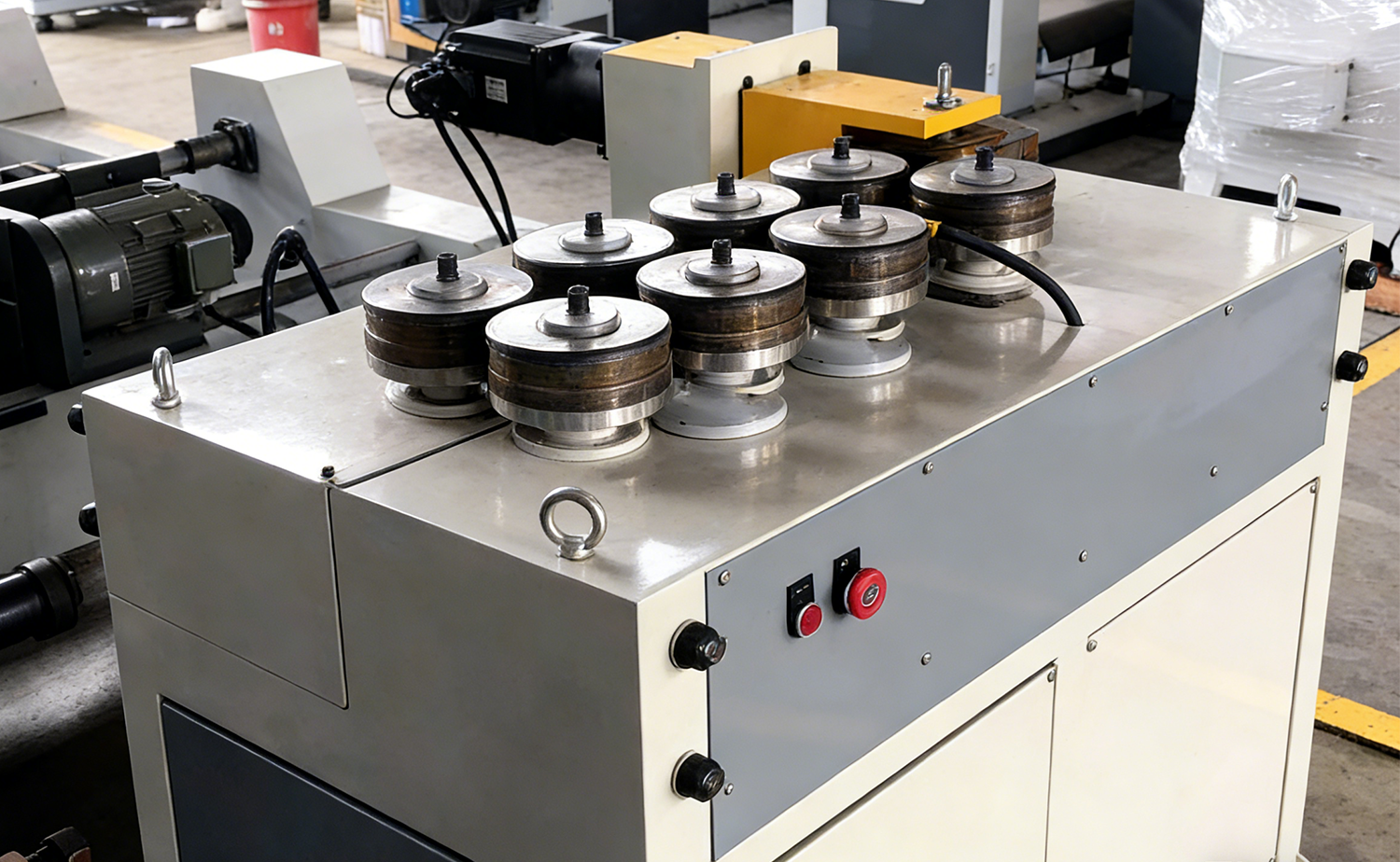

Hochgeschwindigkeits-Rollbiegemaschine für dünnwandige Rohre der CNC-Serie GY40

Zurück

  • Hochgeschwindigkeits-Rollbiegemaschine für dünnwandige Rohre der CNC-Serie GY40
  • Hochgeschwindigkeits-Rollbiegemaschine für dünnwandige Rohre der CNC-Serie GY40
  • Hochgeschwindigkeits-Rollbiegemaschine für dünnwandige Rohre der CNC-Serie GY40
  • Hochgeschwindigkeits-Rollbiegemaschine für dünnwandige Rohre der CNC-Serie GY40

Eigenschaften

Grundparameter

Video

Branchenanwendungen

Kontakt

Eigenschaften

1. Das Reduzierstück treibt den Drahtsatz an, der von einer Rolle angetrieben wird, mit kompakter Struktur und hoher Zuverlässigkeit.
2. Der Radantrieb rutscht nicht leicht und das dünnwandige Material kann auch gebogen werden.
3. Der Servomotor steuert die Durchmesseränderung, um mehrere unterschiedliche Biegungen zu realisieren
Radien an einem Rohr.
4. Der Fußschalter verfügt außerdem über einen Not-Aus-Schalter, der einfach zu bedienen ist.
5. Die Maschine ist im Getriebe ausbalanciert, es müssen nur die Parameter eingestellt werden
Auf diesem Bildschirm können kreisförmige, bogenförmige oder spiralförmige Formen mit unterschiedlichen Krümmungen erzeugt werden.
6. Durch Ändern der Nutform der Form können verschiedene Metallprofile verarbeitet werden, z. B. Winkelstahl, Flachstahl, Rundstahl und andere Profile mit speziellem Querschnitt.
7. Das Biegen von Profilen mit großem Radius vermeidet die Nachteile der Herstellung extragroßer Rohrbiegeformen. Es handelt sich um eine notwendige Ergänzung, die mit der Baureihe der Einkopf- und Doppelkopf-Rohrbiegemaschinen nicht erreicht werden kann.

Parametertabelle

Wichtigster technischer Parameter

Name HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Max. Rollkapazität (Kohlenstoffstahl) Φ40×2,5mm Φ60×2,0mm Φ80x3mm Φ120x4mm
Max. Rollkapazität (Edelstahl) Φ40×1,3 mm Φ50×2,0mm Φ80x2mm Φ110x3mm
Min. Biegeradius R=4-7,5D 80mm 4-7,5-facher Rohraußendurchmesser R=10D
Max. Biegeradius Keine Einschränkung Keine Einschränkung Keine Einschränkung Keine Einschränkung
Rollgeschwindigkeit 50-150 mm/s 50-150 mm/s 50-150 mm/s 8m/min
Rotationsgeschwindigkeit der Walzform 30 U/min 36 U/min 20 U/min 15 U/min
Durchmesser der Biegeform 136mm 200mm 280mm
Biegeservomotorleistung 0,75 kW 1 kW 2 kW 5 kW (Mitsubishi)
EinspeisefrequenzwandlerMotorleistung 3 kW 4KW 7,5 kW 15 kW (China-Marke)
Maschinendimension 900x600x1500mm 1000x800x1100mm 1500x1300x1200mm 2000x2000x1300mm
Maschinengewicht 700 kg 1000 kg 1500 kg 4000KGS

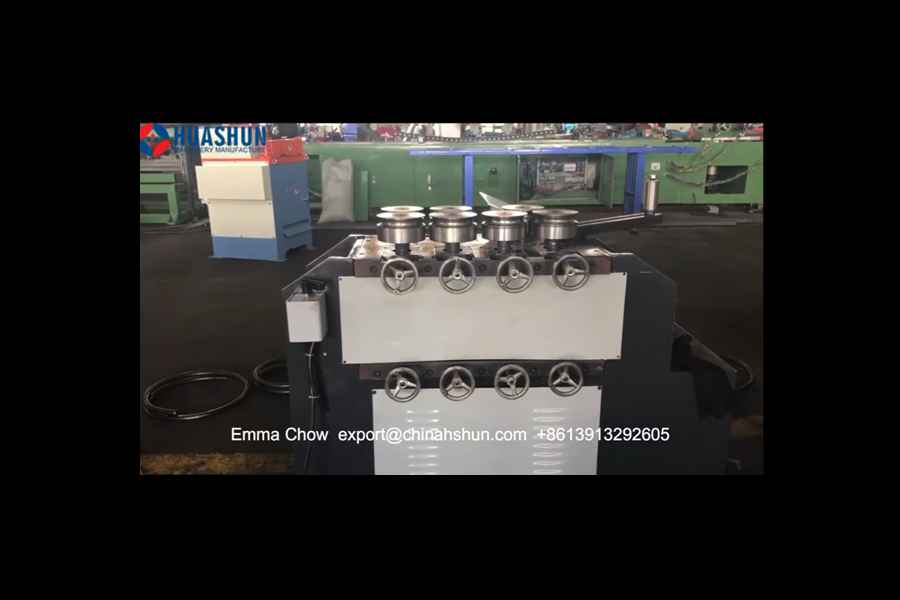

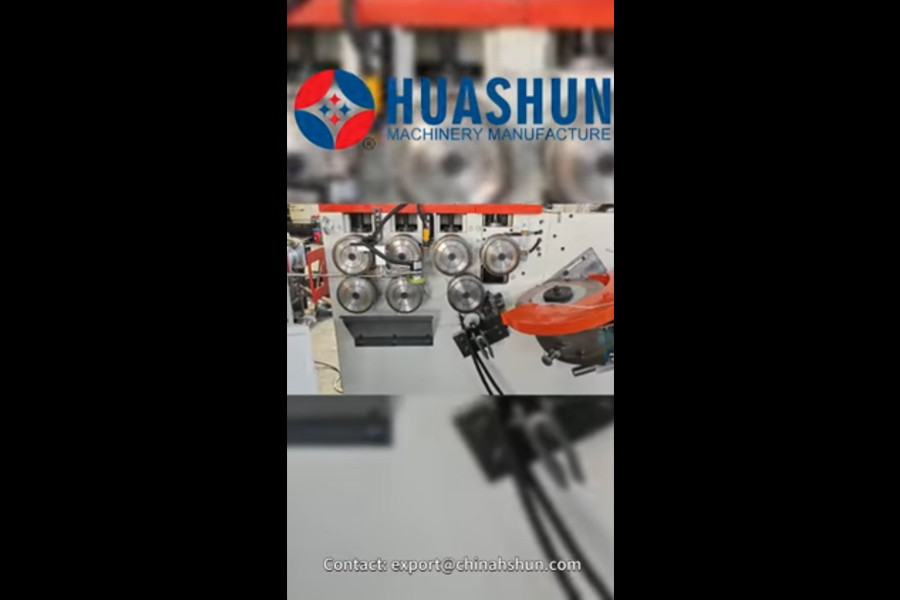

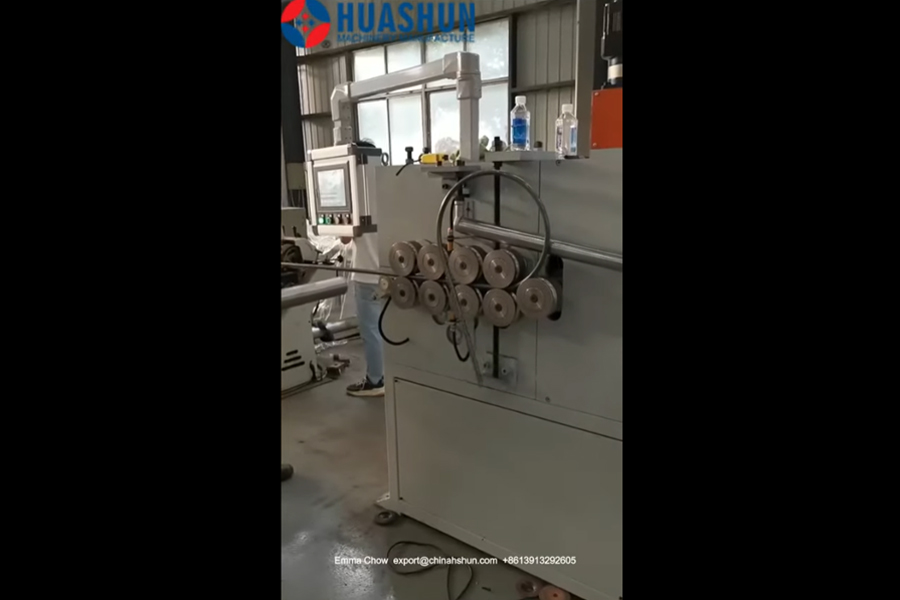

Video
